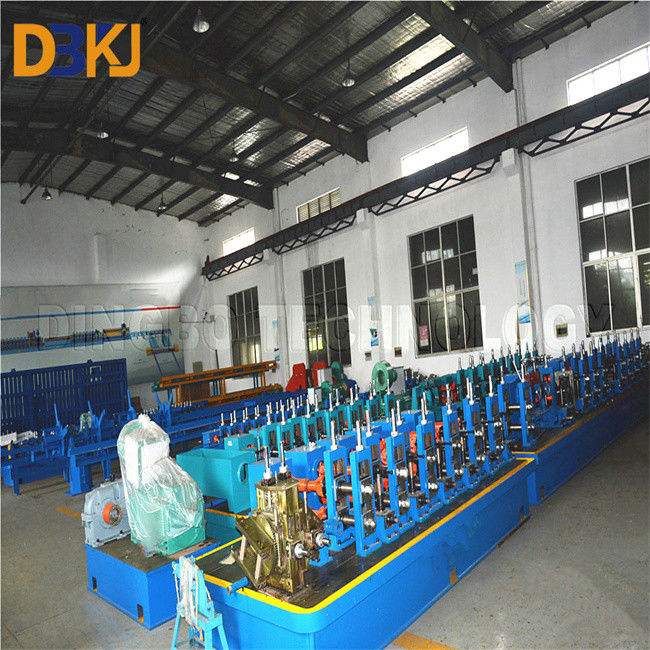

380V 50Hz 3 fazlı Voltaj ve Yeni Durum için Mavi Tüp Düzeni
Ürün Tanımı:
Tüp değirmenleri, borular ve borular da dahil olmak üzere çeşitli tüp ürünlerinin üretimi ve imalatında kullanılan endüstriyel ekipmanların önemli bir parçasıdır.Bu özel makine tüp üretim sürecinde önemli bir rol oynar, metalden düz bir şerit veya sarmalı silindir şekline dönüştürmeyi ve kenarlarını dikişsiz veya kaynaklı bir tüp oluşturmak için kaynaştırmayı içerir.
Tüp değirmeninin ana işlevi, tüplerin şekillendirilmesi, kaynaklanması ve boyutlandırılması için gerekli makineyi sağlamaktır.Bu işlem, çeşitli endüstriyel ve ticari amaçlar için yüksek kaliteli ve dayanıklı borular üretmek için hayati önem taşımaktadır.
Boru fabrikaları, boruların hassas ve verimli üretimini sağlamak için gelişmiş teknoloji ve hassas aletlerle donatılmıştır.Çeşitli boyutlardaki boruların üretimini mümkün kılan, şekiller ve malzemeler farklı endüstrilerin çeşitli ihtiyaçlarını karşılamak için.
Özetle, boru fabrikaları, çok çeşitli endüstrilerde kullanılan boru ve boruların üretimi için gerekli ekipmanlardır.Çelik bantları dikişsiz veya kaynaklı borular halinde şekillendirmek ve kaynaklamak için gelişmiş teknolojiyi kullanıyorlar, onları boru üretim sürecinin ayrılmaz bir parçası haline getirir.PLC Kontrol Sistemi İşlevselliği ile Yüksek Verimlilikli DB60 Boru Yapım Makinesi
Profil çizimi tasarıma
Özellikleri:
Rulo açma:
Tüp üretim sürecinin ilk adımı rulo çözücüdür. Bu makine, genellikle çelik olan hammaddenin bir sarmaşkasını rulo açıp boru değirmenine sokmaktan sorumludur.Malzeme tipik olarak düz bir şerit veya sarmal şeklindedir.
Çizgi Akkumulatörü:
Bazı boru fabrikaları, şekillendirme bölümüne sürekli bir malzeme arzını sağlamak için bir şerit biriktiricisi kullanır.besleme sürecinde kesintiler olduğunda bile.
Kurma Bölümü:
Tüp değirmeninin şekillendirme bölümü, düz şeritleri istenen tüp profili haline getiren bir dizi rulo ve alet içerir.Bu, rulo şekillendirme veya sürekli bükme gibi çeşitli işlemlerle elde edilebilir.Çizginin şekillenmiş kenarları tüp şeklinde bir araya getirilmiştir.
Kaynak bölüm:
Kaynak bölümünde, tüp şeklindeki kenarlar bir kaynak işlemi ile bir araya getirilmektedir.Malzeme türü ve kalınlığı gibi faktörlere bağlı olarak kullanılabilir..
Soğutma Bölümü:
kaynaktan sonra, yeni oluşmuş boru kaynakları sertleştirmek ve borunun sıcaklığını düşürmek için soğutma bölümünden geçer.
Boyut Bölümü:
Boyutlandırma bölümü, tüpün nihai boyutlarını ve yuvarlaklığını elde etmek için ek rulolar veya ölçekler kullanır.
Kesme ve bitirme:
Boyutlandırıldıktan sonra, boru bir kesme testere veya başka bir kesme mekanizması kullanarak istenen uzunluğa kesilir.Müşterilerin özel gereksinimlerini karşılamak için yapılabilir.
Test ve Denetim:
Kalite kontrolü, boru üretim sürecinin önemli bir yönüdür.Tüplerin bütünlüğünü ve kalitesini sağlamak için kullanılabilir..
Çalışma akışı
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Ürün parametreleri
| Çiğ mate.Riyal |
Karbon çelik bobin, galvanizli çelik bobin, diğer sıcak veya soğuk olarak yuvarlanan çelik bobin. |
| |
Çizgi çelik genişliği |
50 - 240 mm |
| |
Çizgi çelik kalınlığı |
1 ′′3.0 mm |
| Boru boyutu |
Yuvarlak borunun dış çapı |
Φ19 - Φ76mm |
| |
Yuvarlak boru kalınlığı |
1 ¢ 3,0 mm |
| |
Dikdörtgen boru boyutu |
32x32mm
38x38mm
44x44mm
52x52mm 63.5x63.5mm
|
| |
Dikdörtgen boru kalınlığı |
1.5 - 2.3mm |
| Kaynaklama Yöntemi indüksiyon kaynak gücü |
Yüksek frekanslı indüksiyon kaynak, 200Kw |
| Üretim hızı |
20- 100m/min (Sınırlı hız boru boyutuna ve kalınlığına bağlıdır) |
| Motor Gücü |
Voltaj: AC 380V±10% |
| |
Aşama: Üçüncü aşama |
| |
Sıklık: 50HZ±1,0% |
| Kontrol Gücü |
Voltaj: AC 220V±10% |
| |
Faz: Tek faz |
| |
Sıklık: 50HZ±1,0% |
| Toplam Güç |
200KW + 5.5KW + 18.5KW + 15KW + 3KW = 242KW |
Resimler
Uygulama
Tüp değirmen ürünleri su tedarik projeleri, petrokimya endüstrisi, kimyasal endüstrisi, elektrik enerjisi endüstrisi, tarımsal sulama ve kentsel inşaat alanlarında yaygın olarak kullanılmaktadır.Sıvı taşımacılık için, su temini ve drenaj için kullanılabilir; gaz taşımacılığı için gaz, buhar, sıvılaştırılmış petrol gazı olabilir; yapısal amaçlar için: yığın boruları, köprüler; rıhtımlar, yollar için borular,bina yapıları, vb.
Sık Sorulan Sorular
1. S: Garanti süresi nedir? (24 saat çevrimiçi)
12 aylık garanti süresi, cihazın Alıcının kurulum alanında başarılı bir şekilde kurulması ve devreye girmesi tarihinden başlayarak.Bu süre zarfında kalite problemi nedeniyle hasar gören tüm parçalar ücretsiz olarak değiştirilecektir..
2S: Kurulum ve devreye sokma servisi var mı?
A:Alıcılar fabrikamıza denetlemek için gelirlerse, kurulum ve işletim eğitimi yüz yüze verilir.
B:Eğer alıcının ihtiyacı olursa, kurulum ve devreye girme ve eğitim için alıcı sitesine teknisyen göndereceğiz.
C: kurulum ve işletme maliyeti:Bir mühendis kurulum, görevlendirme ve eğitim için Alıcının atölyesini ziyaret edecek. Alıcı günde 100 USD ve vize ücreti, uçak bileti ücreti, konaklama ve yiyecek, gerekli iletişim,vb..
(Normalde, kurulum yaklaşık bir hafta sürer)
3S:Senin adın ne?Satış sonrası servisHizmet mi?
Müşterilerimiz için 24 saat çevrimiçi hizmet sunuyoruz.
Ve tavsiyelerde bulunmaktan mutluluk duyuyoruz ve gerekirse, yurtdışındaki müşteri atölyesine makineyi bakım için yetenekli teknisyenlerimiz var.
4S: Teslimat süreniz nedir?
Normalde biz depolama aldıktan sonra 45-70 gün içinde üretim ve test bitirebilirsiniz. stok bazı makineler, herhangi bir zamanda teslim edilebilir
5S: Ticaret şirketi mi fabrika mı?
Biz üreticiyiz ve makinemizi kendimiz ihraç ediyoruz.
6S: Özel mi sağlıyorsunuz?Makine mi?
Elbette, biz size sağladığınız gereksinim ve profil çizimine göre makine tasarlayabiliriz. mühendislerimiz dünya çapındaki müşterilerimize en iyi profesyonel çözümü sunabilir.
7. S: Fabrikayı nasıl ziyaret edebilirim?
Jiangyin şehrindeyiz, Jiangsu eyaletine aittir, Şangay yakınlarında.
Şangay Havaalanına varırsanız sizi alabiliriz.
Pudong Havaalanı, yaklaşık 3 saat.
Hongqiao havaalanından 110 kilometre, yaklaşık 2 saat; Şangay şehir merkezinden 125 kilometre, yaklaşık iki buçuk saat.
Bu çok uygun. Lütfen biletleri rezerve ettiğinizde bana haber verin.
Otelinizi hazırlayıp rezervasyon yapabilmem için sizi almak için araba ayarlayacağız.
Şangay'dan Doğu Wuxi'ye (Wuxi Dong istasyonu) hızlı trenle yarım saat.
8. Nasıl sipariş verilir?
Soruşturma---profil çizimlerini ve teknik özellikleri ve fiyatları onaylayın--- PI'yi onaylayın---depozit veya L/C'yi ayarlayın---üretime başlayın-- denetim yapın--- Gönderi
9S: Hangi sertifikaya sahipsiniz?
CE ve ISO sertifikamız var.
10. S:Ödeme şartlarınız nedir?
İlk ödeme: %40 T/T, ikinci ödeme: %60 T/T, satıcının atölyesindeki başarılı denetimden sonra ve teslimattan önce.
11.S:Makine bozulursa ne yapabilirsiniz?
12 aylık garanti süremiz var, eğer kırık parçalar onarılmazsa, kırıkları ücretsiz olarak değiştirmek için yeni parçalar göndereceğiz. Ama garanti süresi bittiğinde, ekspres ücreti ödemeniz gerekir.Sorunları müzakere yoluyla çözebilir ve ekipmanların tüm ömrü boyunca teknik destek sağlayabiliriz..
